【ルネサス技術コラム】電源IC基礎講座
スマートフォンやPC、車載機器、産業機器など、私たちの身の回りにあるほとんどの電子機器には、多くの半導体が搭載されています。
その中でも、MCUやSoC、センサーなどに比べると、普段あまり意識されることがないのが「電源IC」です。
しかし、どれほど高性能な半導体を搭載していても、必要な電圧が安定して供給されなければ正常に動作することはできません。電源ICは、電子機器を裏側から支える重要な部品なのです。
ここでは、そもそも電源とは何なのかという基本から、リニア電源とスイッチング電源の違い、LDO・DC/DCコンバータ・PMICといった代表的な電源ICの特徴、さらに電源ICを選ぶ際のポイントまで整理します。後半では、ルネサスの電源IC製品についても紹介します。
1．そもそも「電源」とは何か？
「電源」と聞くと、家庭用コンセントやバッテリーを思い浮かべる方が多いのではないでしょうか。
電源とは、簡単に言えば電気エネルギーを供給するものです。家庭用コンセントはAC、つまり交流電源、バッテリーはDC、直流電源にあたります。
しかし、電子機器における電源の役割は、単に「電気を届ける」だけではありません。
例えば家庭用コンセントから供給されるのはAC100Vですが、電子機器の内部では、MCUに3.3V、USBに5V、メモリに1V台など、それぞれ異なる電圧が必要になります。
そのため、入力された電気を必要な電圧に変換し、さらに安定した状態に整えて各回路へ供給する必要があります。こうした「電気を整えて届ける」仕組みも含めて電源と考えることができます。

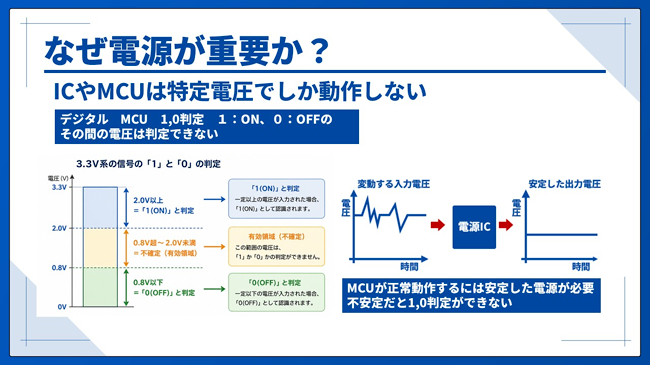

なぜ安定した電源が必要なのか
ICやMCUは、決められた電圧範囲で動作します。
例えば3.3V系のデジタル信号では、一定以上の電圧を「1（ON）」、一定以下を「0（OFF）」として判定します。電圧がその中間にあると、正しく「1」「0」を判断できなくなる可能性があります。
さらに電圧に大きな変動やノイズがあると、センサーの測定値がずれたり、通信が不安定になったり、音や映像に影響が生じたりすることもあります。
電源には単に電気を供給するだけでなく、必要な電圧を、必要な品質で、安定して供給することが求められているのです。
2．電源回路では何をしている？
では、入力された電気は、電子機器の中でどのように処理されているのでしょうか。

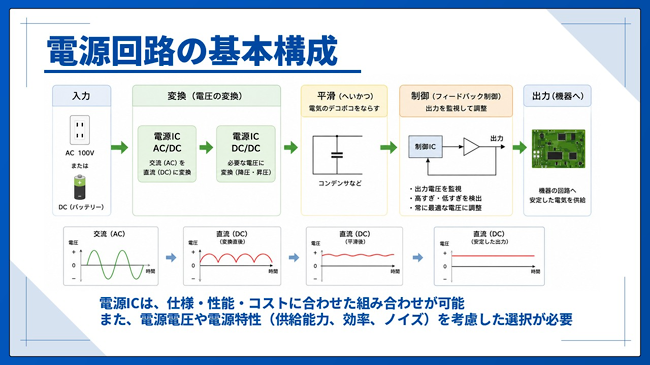

基本的な電源回路では、大きく
入力 → 変換 → 平滑 → 制御 → 出力
という流れで電気を整えていきます。
まず「入力」では、コンセントからのACやバッテリーからのDCなど、元になる電気を受け取ります。
続いて「変換」です。例えばAC100Vを直流に変換したり、16Vを5Vに下げたり、反対に3Vを12Vまで上げたりします。つまり、電源回路における変換とは、単に電圧を下げるだけではありません。
必要に応じて、
ACからDCへの変換
電圧を下げる「降圧」
電圧を上げる「昇圧」
などを行います。
変換された電気は、そのままでは完全に一定とは限りません。交流から直流へ変換した直後などは、電圧に波のような変動が残ることがあります。
そこでコンデンサなどを使い、電圧の変動を滑らかにするのが「平滑」です。
さらに出力された電圧を監視し、設定値より高くなったり低くなったりした場合には調整します。これが「フィードバック制御」です。
つまり電源回路は、入力された電気を変換し、整え、監視しながら、必要な状態にして回路へ届ける仕組みと考えることができます。

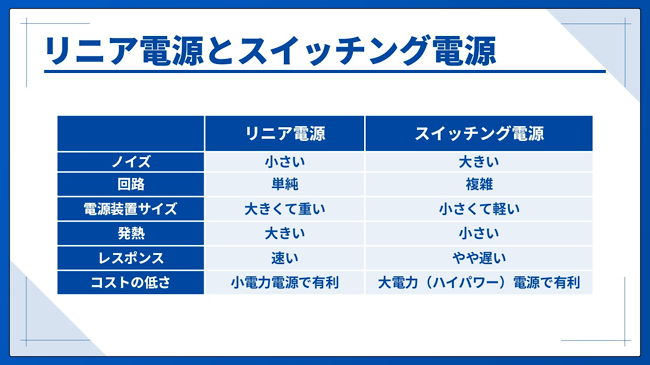

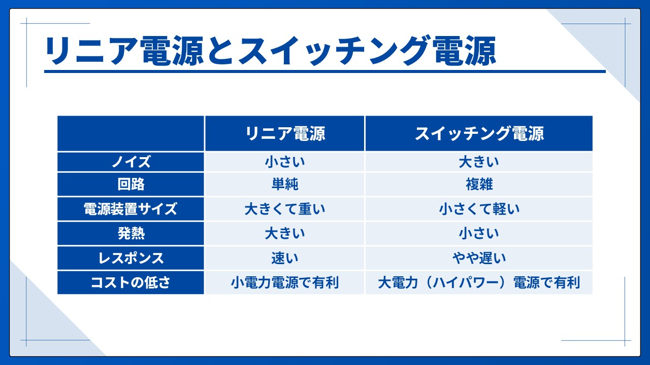

3．「リニア電源」と「スイッチング電源」は何が違う？
電源の方式は、大きく
リニア方式
スイッチング方式
の2つに分けることができます。
代表的なLDOはリニア方式、DC/DCコンバータはスイッチング方式に分類されます。
リニア電源：低ノイズでシンプル
リニア電源では、トランジスタを可変抵抗のように動作させ、余分な電圧を熱として消費しながら目的の電圧まで下げます。
構成が比較的シンプルで、スイッチング動作を行わないためノイズが少ないことが大きな特徴です。
一方、入力電圧と出力電圧の差が大きいほど損失が増え、発熱も大きくなります。そのため、効率という点では不利になります。
低ノイズが求められる高精度センサーやオーディオなどに適した方式です。
スイッチング電源：高効率で小型化しやすい
スイッチング電源では、トランジスタを高速にON/OFFしながら電力を制御します。
必要なときだけ電流を流すため損失を抑えやすく、高効率で小型化しやすいことがメリットです。
その一方で、高速なスイッチングによってノイズが発生しやすく、回路設計も複雑になります。
リニア電源とスイッチング電源は、どちらか一方が優れているわけではありません。
低ノイズを優先するのか、高効率を優先するのか。発熱、サイズ、回路の複雑さ、コストなども含めて、用途に応じて選択する必要があります。
4．代表的な電源IC「LDO・DC/DC・PMIC」
こうした電源回路の主要な機能をICに集積したものが「電源IC」です。
電源ICを利用することで、回路をすべてディスクリート部品から構成する場合に比べ、設計工数の削減、高信頼性、小型・高効率化、さらに過電流・過熱などに対する保護機能の実装といったメリットがあります。

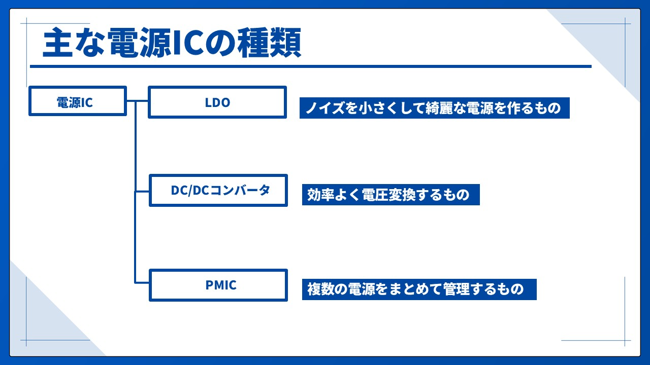

代表的な電源ICとして覚えておきたいのが、次の3種類です。
LDO
ノイズを小さくして、きれいな電源を作る。
DC/DCコンバータ
効率よく電圧を変換する。
PMIC
複数の電源をまとめて管理する。
それぞれ得意分野が異なります。

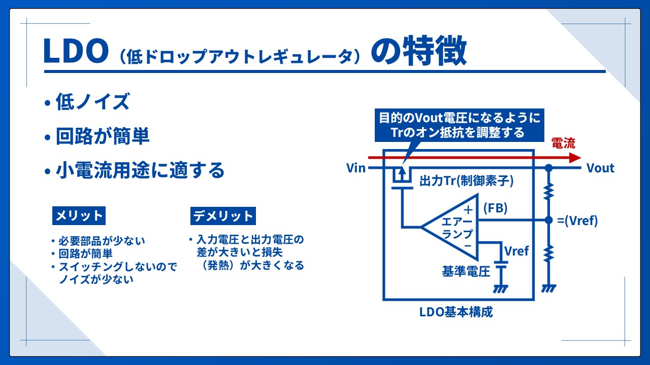

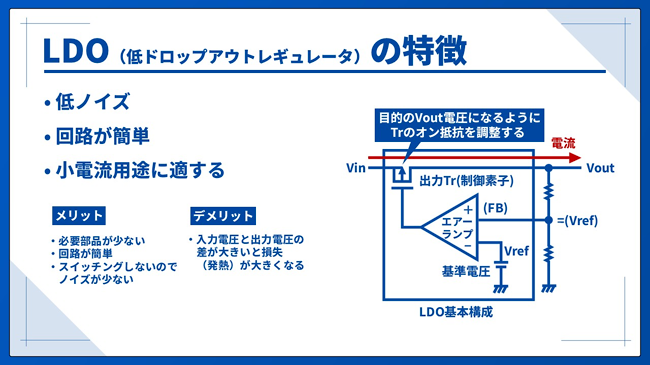

LDO：低ノイズが求められる回路に
LDOは「Low Dropout Regulator」の略で、リニア方式の電源ICです。
必要な外付け部品が少なく回路をシンプルに構成できることに加え、スイッチングを行わないためノイズが少ないという特徴があります。
そのため、センサーやアナログ回路など、電源ノイズが性能に影響しやすい部分に適しています。
一方で、入力電圧と出力電圧の差が大きくなるほど損失が増え、発熱が大きくなるというデメリットがあります。

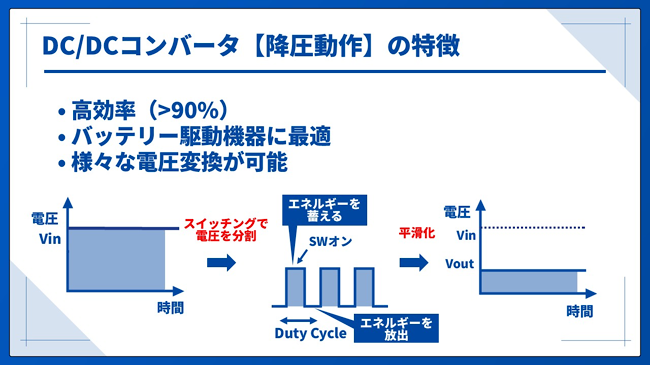

DC/DCコンバータ：高効率に電圧を変換
DC/DCコンバータは、直流電圧を別の直流電圧へ変換する電源ICです。
電圧を下げる「降圧」、上げる「昇圧」、さらにその両方に対応する「昇降圧」などがあります。
スイッチングによって電力を制御することで高効率を実現しやすく、資料では降圧動作の特徴として90％を超える効率、バッテリー駆動機器への適性、さまざまな電圧変換への対応が挙げられています。
特にバッテリーを長時間利用したい携帯機器や、大きな電力を扱うシステムでは重要な選択肢になります。
PMIC：複数の電源をまとめて管理
高性能なSoCやMCUを搭載するシステムでは、1種類の電圧だけを供給すればよいとは限りません。
CPU、メモリ、周辺回路など、それぞれに異なる電源が必要になる場合があります。

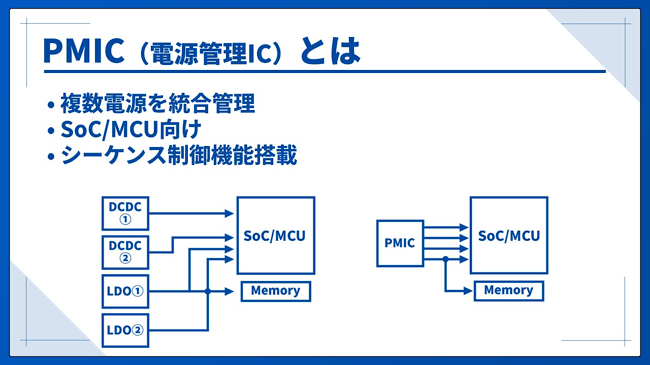

PMIC（Power Management IC）は、こうした複数の電源をまとめて管理するICです。
複数の電源出力だけでなく、それぞれの電源を決められた順番で起動する「シーケンス制御」などを搭載することで、複雑な電源システムを効率的に管理できます。
5．電源ICは何を基準に選ぶ？
LDO、DC/DCコンバータ、PMICの違いが分かっても、実際に製品を選ぶためには、さらにいくつかの条件を確認する必要があります。

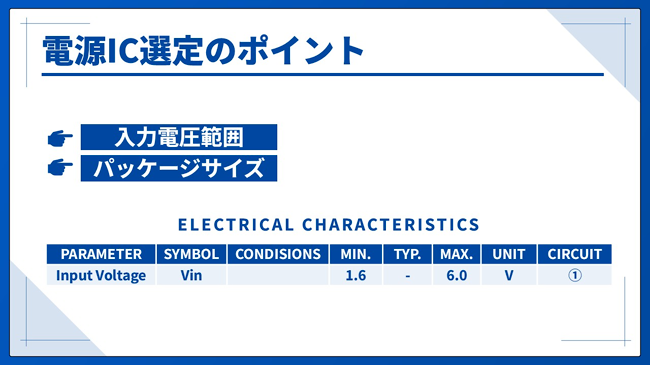

まず重要なのが入力電圧範囲です。
例えばバッテリー駆動機器では、満充電時と電池残量が少ない状態では入力電圧が変化します。そのすべてが、使用する電源ICの入力電圧範囲に収まっていなければなりません。
さらに、
出力電圧・出力電流
接続する回路が必要とする電圧と電流を供給できるか。
効率
入力した電力を、どれだけ無駄なく出力へ変換できるか。
ノイズ性能
センサーやアナログ回路など、ノイズに敏感な負荷へ使用できるか。
パッケージサイズ
基板上の実装面積や放熱などの要求に合っているか。
といった項目を確認していきます。
重要なのは、スペック表の数値だけで単純に優劣を判断しないことです。
「どの回路に使うのか」「どのくらいの電流が必要なのか」「ノイズをどこまで抑えたいのか」「発熱や基板サイズをどうするのか」といった条件を整理し、用途に適した電源ICを選ぶことが重要です。
6．ルネサスの電源IC
ここからは、実際の製品を例に、電源ICの特徴を見ていきます。
ルネサスでは、スイッチングコントローラ、LDO、PMICなど、さまざまな用途に対応する電源製品をラインアップしています。
高効率・小型化を実現する3-Level Buck「RAA489300」
ルネサスのスイッチングコントローラは、標準的なBuckだけでなく、3-Level Buck、双方向Buck-Boost、Dual Buck／Boostなど、幅広いトポロジに対応しています。
さらに、3-Level構成やValley／Peak電流モード制御、軽負荷時の効率改善などによって、高効率・小型化を支援します。I²CやSMBus、電圧・電流モニタなどにも対応し、電源を供給するだけでなくシステムとして管理できることも特徴です。

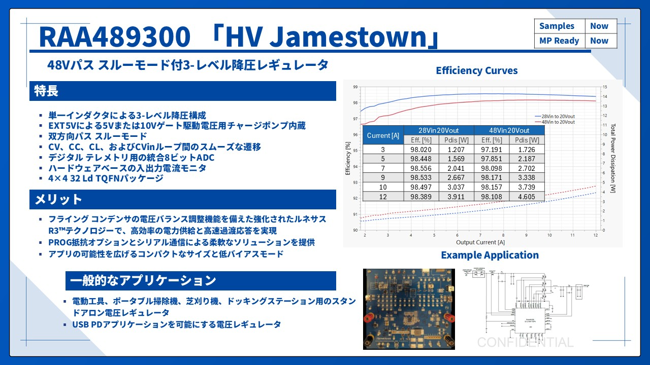

その代表例が、RAA489300「HV Jamestown」です。
RAA489300は、48V対応の3-Level降圧レギュレータです。3-Level方式では、入力電圧とGNDの間に中間電圧を設けることで、各FETにかかる電圧ストレスを抑えることができます。
さらにインダクタのリップル電流も小さくできるため、インダクタの小型化や電力損失の低減につながります。
RAA489300は、高出力USB-Cや産業機器などを想定した製品で、高効率と優れた熱性能を両立しています。また4mm×4mmのコンパクトなパッケージを採用しており、高出力と小型化の両方が求められる電動工具、USB-Cドッキングステーション、ポータブル電源などに適しています。

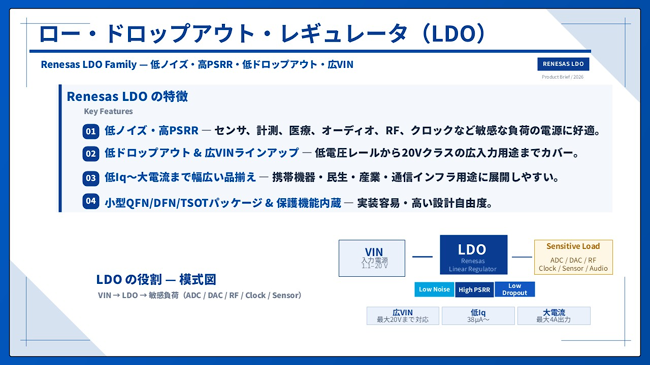

低ノイズが求められる回路に対応するルネサスLDO
ルネサスでは、低ノイズ、高PSRR、低ドロップアウト、広い入力電圧範囲などを特徴としたLDOをラインアップしています。
センサー、計測機器、医療機器、オーディオ、RF、クロックなど、特に電源品質が重要になる用途に適しています。
また低電圧レールから最大20Vクラスまで対応する製品や、小型パッケージ製品も用意され、携帯機器から産業機器、通信インフラまで幅広い用途に対応しています。

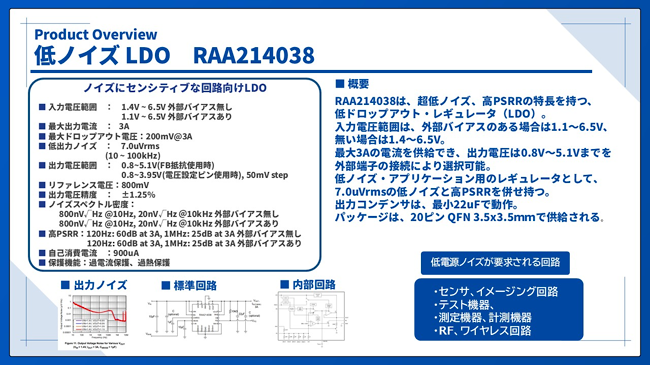

代表的な製品のひとつが、低ノイズLDOのRAA214038です。
最大3Aの電流供給に対応し、出力ノイズは7.0µVrms。高PSRRも備えているため、センサー、イメージング回路、RF回路、測定機器など、電源ノイズが性能に直結する回路に適しています。

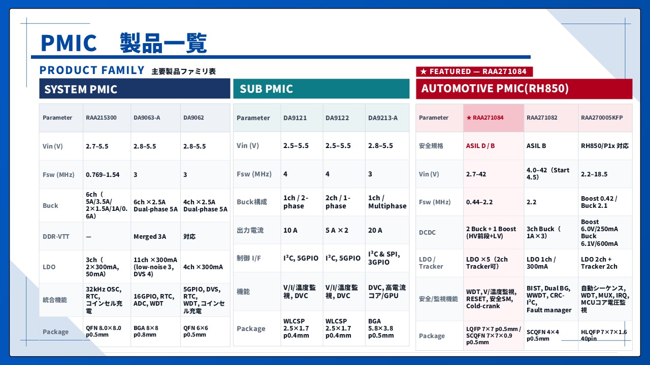

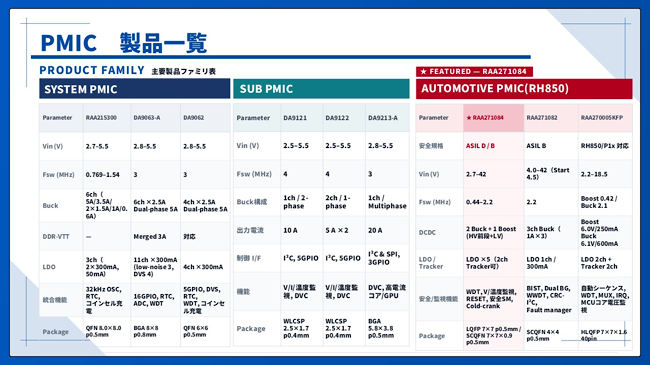

複雑な電源システムを統合管理するPMIC
ルネサスのPMICは、BuckやLDOだけでなく、電源シーケンスや監視機能などを1チップに統合しています。
製品群は大きく、
System PMIC
SoCやMPU、DDR、周辺回路などの電源を包括的に制御。
Sub-PMIC
CPU、GPU、DDRなど、大電流が必要な電源を補助。
Automotive MCU PMIC
車載MCU向けに電源供給だけでなく、監視、診断、電源シーケンスなどを統合。
という3つのカテゴリに分かれています。
またGPIO、RTC、ADCなどの周辺機能を統合した製品や、電圧・温度監視、ウォッチドッグ、フォルトマネジメントなどに対応する製品もラインアップしています。
特に車載向けには、RH850向けの機能安全対応PMICも用意されており、電源供給から監視・診断までを一体化することで、複雑化する車載電源システムを支えています。
7．まとめ ― 電源ICは「用途に合わせて選ぶ」
電源ICは目立つ部品ではありませんが、電子機器の性能や信頼性、効率、小型化を支える重要な存在です。
低ノイズな電源が必要ならLDO、高効率な電圧変換が必要ならDC/DCコンバータ、複数の電源をまとめて管理したい場合にはPMICというように、それぞれ得意とする役割があります。
さらに実際の製品選定では、入力電圧、出力電流、効率、ノイズ、サイズなどを総合的に検討する必要があります。
大切なのは、単にスペックの高い電源ICを選ぶことではありません。
「その回路で何を重視するのか」を明確にしたうえで、最適な電源方式と電源ICを選ぶこと。
それが、電子機器全体の性能や効率、品質を高める電源設計の基本となります。
