オペアンプ基礎講座 微小な信号を“使える情報”に変える電子回路の重要デバイス オペアンプとは何か
「オペアンプ基礎講座」では、電子回路に欠かせない「オペアンプ」について、その役割や動作原理、実際の活用例までを基礎から解説します。
本記事では、以下の3点をゴールとして解説を進めます。
オペアンプの基本動作を理解する
コンパレータとの違いを理解する
実際の使いどころをイメージできるようになる

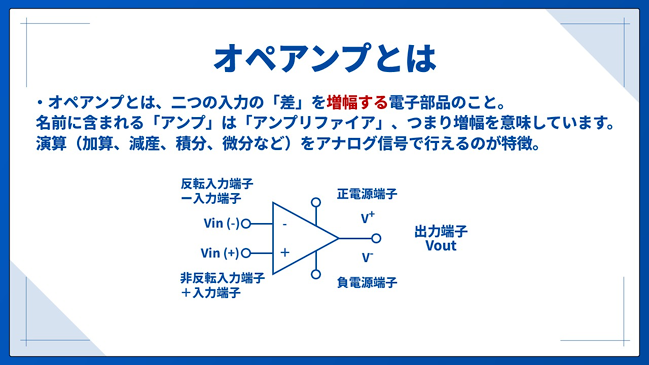

オペアンプ（Operational Amplifier）は、二つの入力信号の「差」を増幅する電子部品です。名称に含まれる「アンプ（Amplifier）」は増幅を意味しており、入力したアナログ信号を大きくしたり小さくしたりするだけでなく、加算・減算・積分・微分などの演算も行えます。
オペアンプは、正電源端子・負電源端子、非反転入力端子、反転入力端子、出力端子で構成されます。
主な役割は、入力された2つのアナログ信号の差を高い増幅率で出力することです。この入力差を増幅する動作は「差動増幅」と呼ばれます。
また、入力インピーダンスが非常に高く、出力インピーダンスが低いことも特徴であり、後段回路へ信号を安定して伝える役割も担っています。
電子機器の中では、温度・圧力・角度・回転・速度など、さまざまな情報をセンサが取得しています。
しかし、センサから出力される信号の多くは非常に小さなアナログ信号です。
例えば、マイクから出力される音声信号もそのままでは十分なレベルではなく、後段の回路で利用するためには適切な大きさへ変換する必要があります。
同様に、センサ信号もそのままではマイコンのA/D変換で扱いにくく、十分な精度で読み取れない場合があります。
ここで重要になるのが、マイコン側の「分解能」です。
例えば、5V動作・12bit分解能のADCでは、およそ1mV単位で信号を判別します。ところが、センサの出力が数mV程度しかない場合、その変化を十分に読み取れず、せっかくのセンサ性能を活かせなくなることがあります。

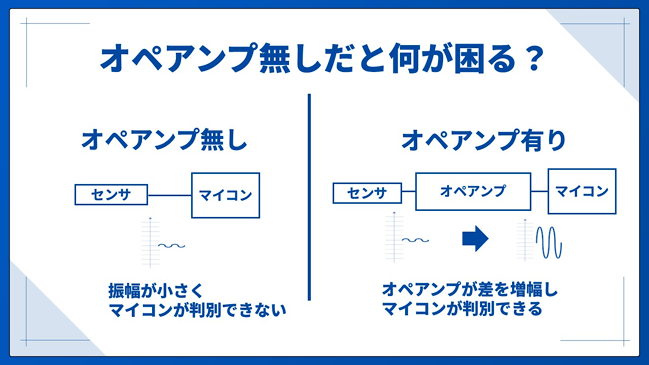

そこでオペアンプを用いて微小な信号を増幅し、マイコンで認識しやすい電圧レベルへ変換します。
つまりオペアンプは、
センサ → オペアンプ → マイコン
という流れの中で、センサと制御系をつなぐ橋渡しの役割を担っています。

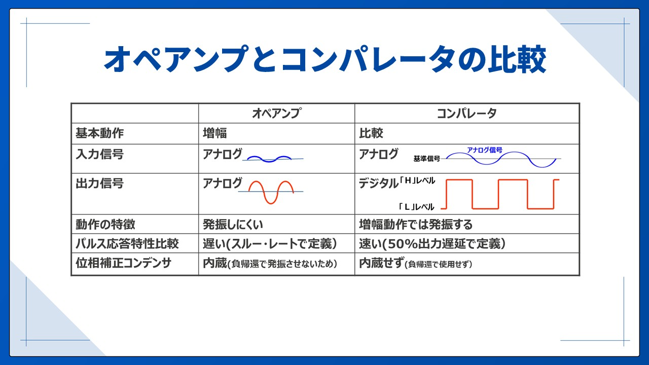

オペアンプとあわせて理解したいのが「コンパレータ」です。
コンパレータは、基準電圧に対して入力が高いか低いかを比較し、その結果をHighまたはLowで出力する素子です。
構造自体はオペアンプと似ていますが、目的が異なります。
コンパレータは連続的な増幅を行うのではなく、「しきい値を超えたかどうか」を判定するために使われます。
たとえば、音検出の例では、マイク入力が一定レベルを超えた場合にHigh出力とし、マイコンへ「音あり」と通知します。一方、基準値未満の場合はLow出力としてノイズと判断し、処理対象から外します。
このように、
オペアンプ：どれくらい違うかを増幅する
コンパレータ：どちらが大きいかを判断する
という違いがあります。
また、内部構造には共通点がありますが、オペアンプは安定動作、コンパレータは高速応答を重視して設計されています。
そのため、相互に代用できるケースもありますが、出力レベルや応答特性の違いから、基本的には推奨されません。
オペアンプはどこで使われているのか
オペアンプは、民生機器・車載機器・産業機器など、幅広い分野で利用されています。

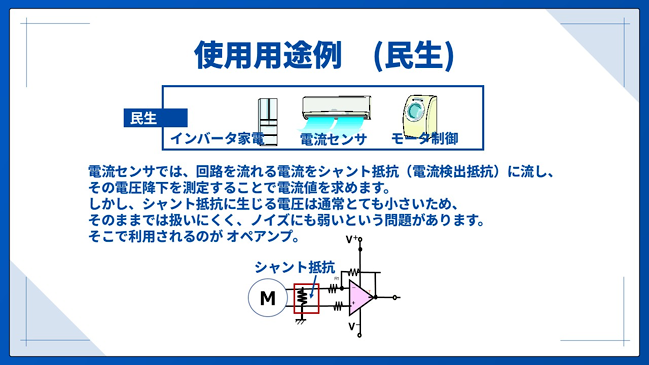

民生分野では、洗濯機やエアコン、冷蔵庫、IHクッキングヒーターなどに搭載されています。
例えば洗濯機では、水量やモーター負荷などをセンサで検知していますが、そこから得られる信号は微小です。オペアンプはこれを増幅し、マイコンが判断できる電圧へ変換しています。
また、電流測定ではシャント抵抗に発生するわずかな電圧降下を増幅し、安全かつ高精度な電流検知を支えています。

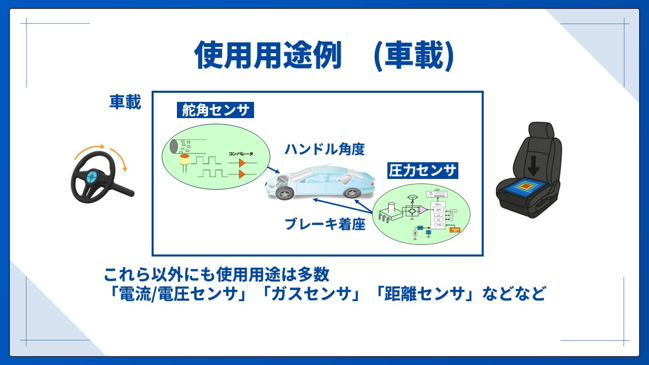

車載分野では、ハンドル角度、ブレーキ着座、舵角センサ、圧力センサなど、多数のセンサと組み合わせて利用されています。

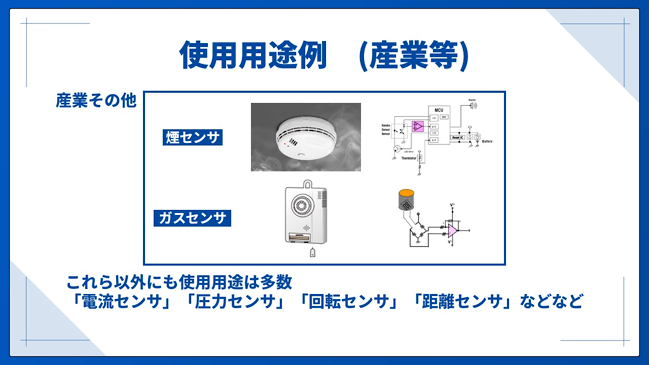

さらに産業分野では、ガスセンサや煙センサ、圧力センサ、電流センサなどの微小信号を扱い、安全監視や設備制御を支えています。
分野によって利用するセンサは異なりますが、共通しているのは、
センサで取得した微小な情報を、制御に使える信号へ変換する役割をオペアンプが担っていることです。
ここからは、オペアンプを実際にどのような回路で使用するのかを見ていきます。
オペアンプは、多くの場合「負帰還（Negative Feedback）」と呼ばれる回路構成で利用されます。
代表的な回路構成は次の3つです。
ボルテージフォロワ
反転増幅回路
非反転増幅回路
これらを理解すると、オペアンプの基本的な使い方を押さえることができます。
その前提となる考え方が「負帰還」です。

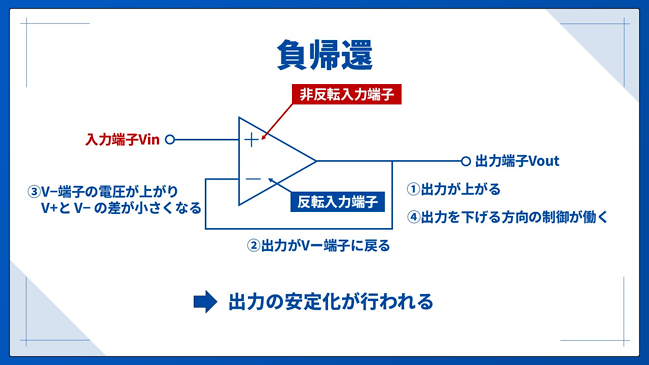

負帰還とは、出力信号の一部を入力側へ戻し、変化を打ち消す方向に制御する仕組みです。
例えば、出力電圧が上昇すると、その一部が反転入力側へ戻ります。その結果、入力差が小さくなり、出力を下げる方向へ働きます。
逆に出力が低下した場合は、出力を持ち上げる方向に働きます。
この仕組みによって、出力を安定させながら制御できるようになります。
負帰還は、オペアンプが安定して動作するための基本となる考え方です。

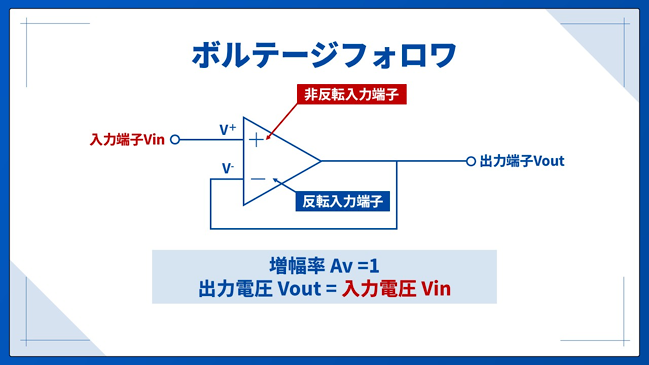

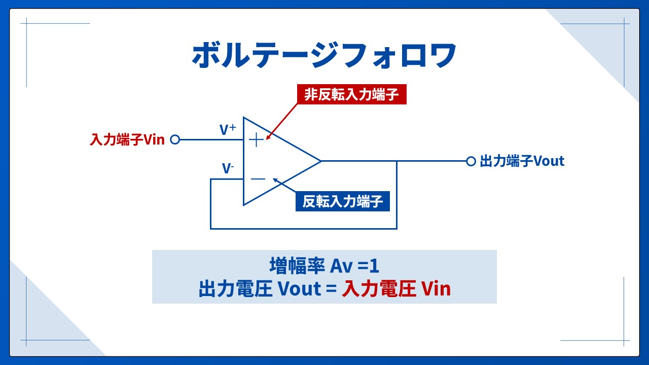

最初に紹介する代表回路が「ボルテージフォロワ」です。
この回路では、出力をそのまま反転入力へ戻します。
その結果、出力電圧は入力電圧と同じ値になります。
Vout = Vin
増幅率 Av = 1
一見すると、「増幅しないなら意味がない」と感じるかもしれません。
しかし、この回路の目的は電圧を大きくすることではありません。
重要なのは、インピーダンス変換です。
例えば、信号源と負荷の抵抗が同程度の場合、分圧によって本来届けたい電圧より小さくなってしまいます。
ところが、オペアンプを介すると、
・入力インピーダンスが非常に高い
・出力インピーダンスが低い
という特性によって、信号源に負担をかけずに負荷へ電圧を届けることができます。
つまりボルテージフォロワは、
「電圧を変えずに、信号を弱らせずに伝える回路」
として利用されます。
次に紹介するのが増幅回路です。

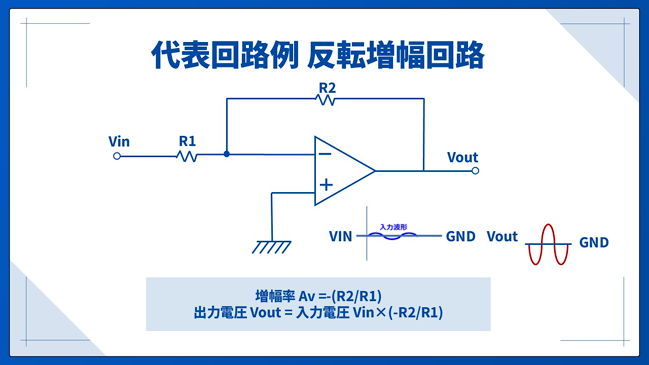

反転増幅回路では、入力信号を反転させた状態で増幅します。
増幅率は抵抗値で決まり、
Av = −(R2 / R1)で表されます。
例えば、
R1 = 1kΩ
R2 = 2kΩ
の場合、増幅率は−2となります。
つまり、位相を反転させながら電圧を2倍にできます。
抵抗比だけで増幅率を決められるため、比較的シンプルに設計できるのが特徴です。

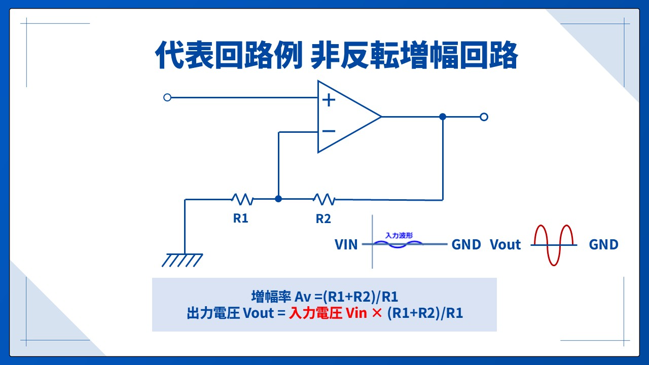

非反転増幅回路は、位相を反転させずに増幅します。
増幅率は、
Av = (R1 + R2) / R1となります。
同じ条件で、
R1 = 1kΩ
R2 = 2kΩ
の場合、増幅率は3倍になります。
入力信号の向きを維持したまま増幅できることに加え、入力インピーダンスを高くできるため、センサ信号の読み取りに適しています。
使い分けとしては、
・信号をそのまま渡したい → ボルテージフォロワ
・位相反転しても問題ない → 反転増幅回路
・精度良く信号を扱いたい → 非反転増幅回路
という整理になります。
回路が理解できたら、次は製品選定です。
オペアンプはどれも同じではなく、用途によって重視する特性が変わります。

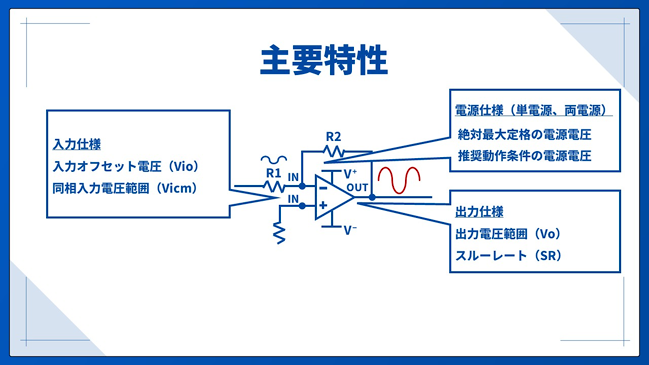

ここでは代表的な特性を紹介します。
入力オフセット電圧とは、
「本来同じはずの2つの入力に、わずかな差があるように見えてしまう誤差」です。
理想的には、入力差がゼロなら出力もゼロになります。
しかし実際には内部回路のばらつきによって、微小な誤差が発生します。
オペアンプは差を増幅するため、小さな入力誤差でも出力側では大きく見えることがあります。特に微小信号を扱う用途では、入力オフセット電圧の小さい製品が重要になります。

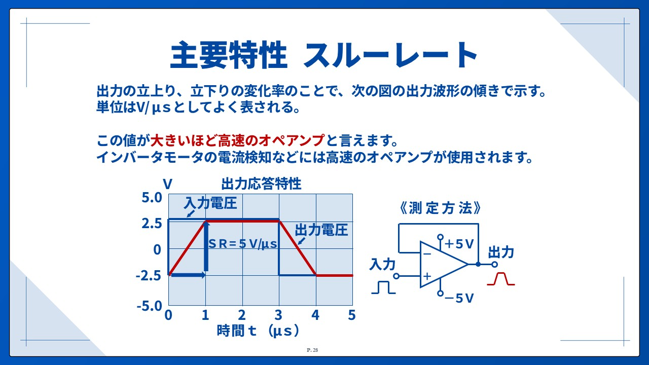

スルーレートは、「出力電圧がどれくらい速く変化できるか」を示す指標です。
単位はV/μsで表されます。
値が大きいほど、高速な変化に追従できます。
もしスルーレートが不足すると、
・急激な変化に出力が追いつかない
・波形が崩れる
・測定誤差や制御遅れが起きる
といった問題につながります。
高速制御や電流検知などでは、重要な選定項目です。
最後に重要なのが、入力・出力可能な電圧範囲です。

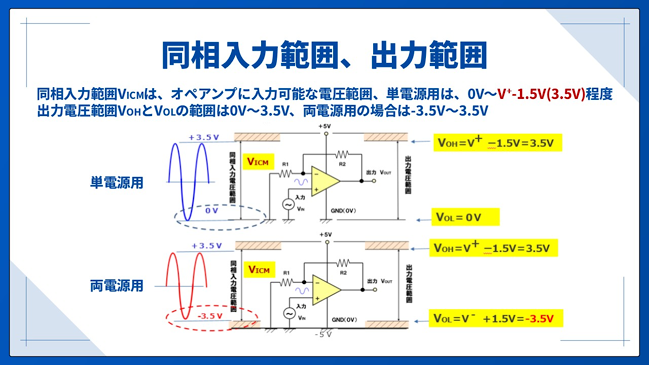

同相入力電圧範囲（VICM）は、オペアンプが正常に受け付けられる入力範囲です。
出力電圧範囲（VOH／VOL）は、実際に出力できる電圧範囲を示します。
これらを超えると、
・出力が張り付く
・出力が反転する
・正常な比例関係が崩れる
などの異常動作につながる可能性があります。
設計時には、電源電圧だけを見るのではなく、
「実際の入力・出力条件が仕様範囲内に収まっているか」まで確認することが重要です。
「ルネサスのオペアンプ製品ラインナップ」
ここまでオペアンプの基本動作や代表回路、主要特性について紹介してきました。
最後に、ルネサスが展開するオペアンプ製品ラインナップについて紹介します。
ルネサスでは、汎用オペアンプをはじめ、車載向け、高精度品、専用アンプなど、
用途に応じた幅広い製品をラインナップしています。

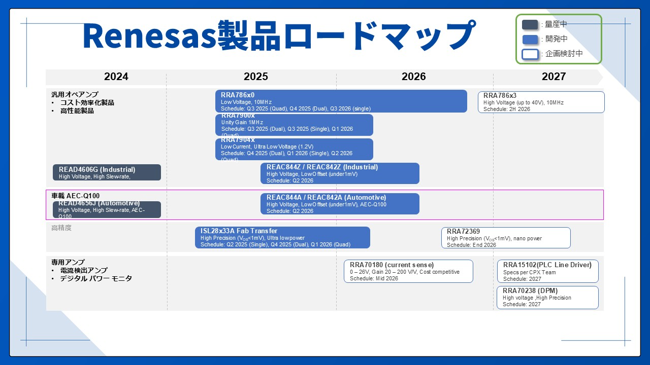

また、現在量産中の製品だけでなく、開発中・企画検討中の製品も含めて継続的に
ラインナップを拡充しており、今後もさまざまなアプリケーションへの対応を進めています。

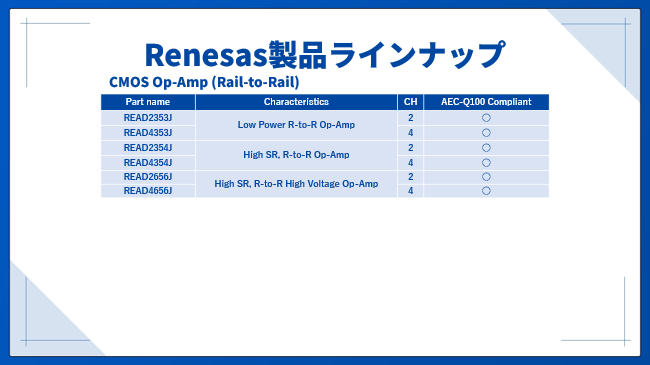

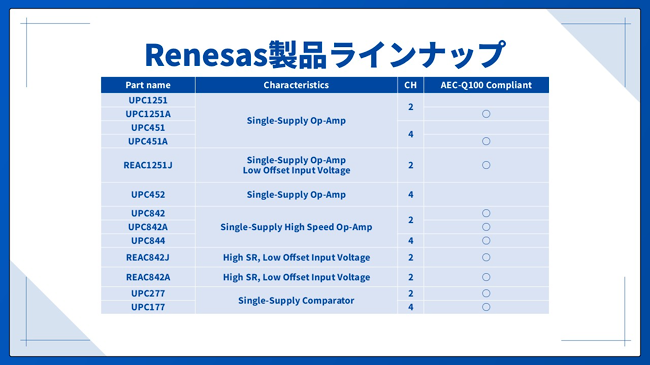

現在の製品ラインナップには、単電源オペアンプ、高速オペアンプ、低オフセット電圧品、コンパレータなどが用意されており、2チャネル品・4チャネル品や、
AEC-Q100対応の車載グレード製品も取り揃えています。
低オフセット電圧に対応した車載向けオペアンプ

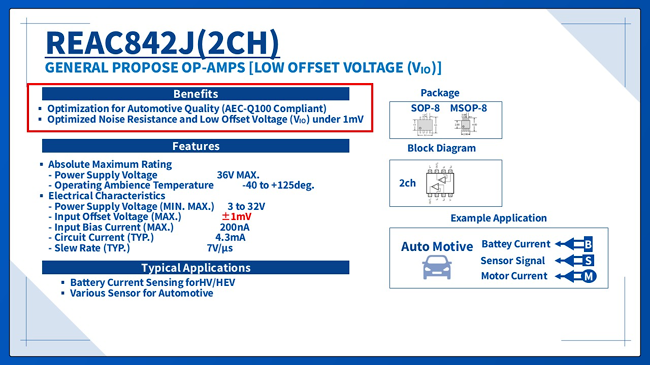

代表製品の一つが「REAC842J」です。
AEC-Q100に準拠した車載品質に対応しており、入力オフセット電圧を最大1mV以下に
抑えることで、高い測定精度が求められるセンサ信号処理に適しています。
また、ノイズ耐性にも配慮した設計となっており、HV/HEVのバッテリー電流検知を
はじめ、さまざまな車載センサ用途への適用が可能です。

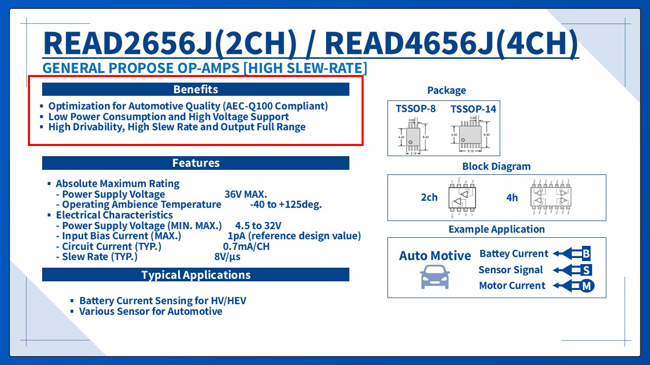

高速応答が求められる用途には、
「READ2656J（2チャネル）」および「READ4656J（4チャネル）」をラインナップしています。
こちらもAEC-Q100対応の車載品質を備え、低消費電力、高耐圧、高い駆動能力を特長としています。また、高いスルーレートと広い出力電圧範囲により、高速な信号処理や各種センサ信号の増幅に適しています。
代表的な用途としては、HV/HEVにおけるバッテリー電流検知や、各種車載センサの信号処理などが挙げられます。
このようにルネサスでは、用途や要求性能に応じて最適なオペアンプを選択できる豊富なラインナップを展開しており、民生・車載・産業分野まで幅広いアプリケーションをサポートしています。
まとめ
オペアンプは単なる増幅器ではありません。
センサから取得した微小な情報を、制御や判断に使える形へ変換する重要なデバイスです。
さらに、回路構成や特性を理解することで、
「動かす」だけではなく、
「狙い通りに動かす」ための設計につなげることができます。
用途に応じて回路方式と特性を適切に選択することが、オペアンプ活用のポイントになります。
